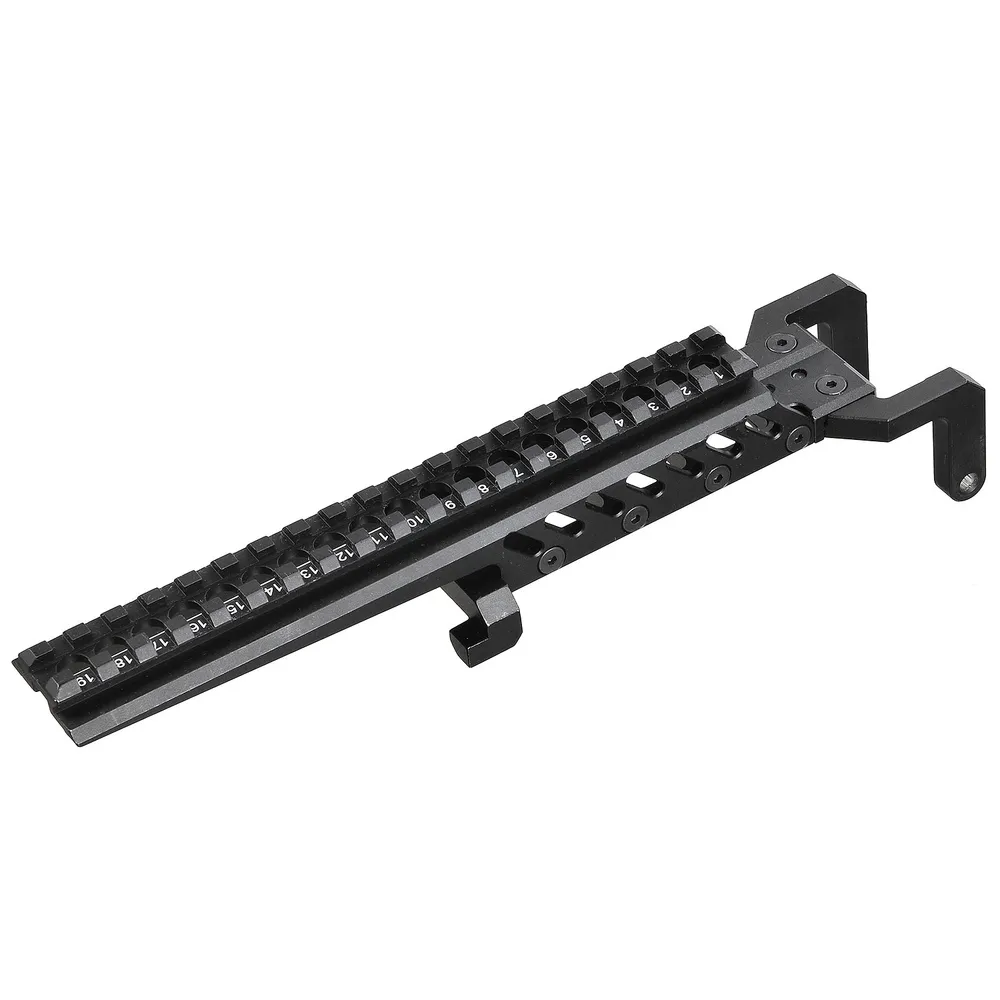

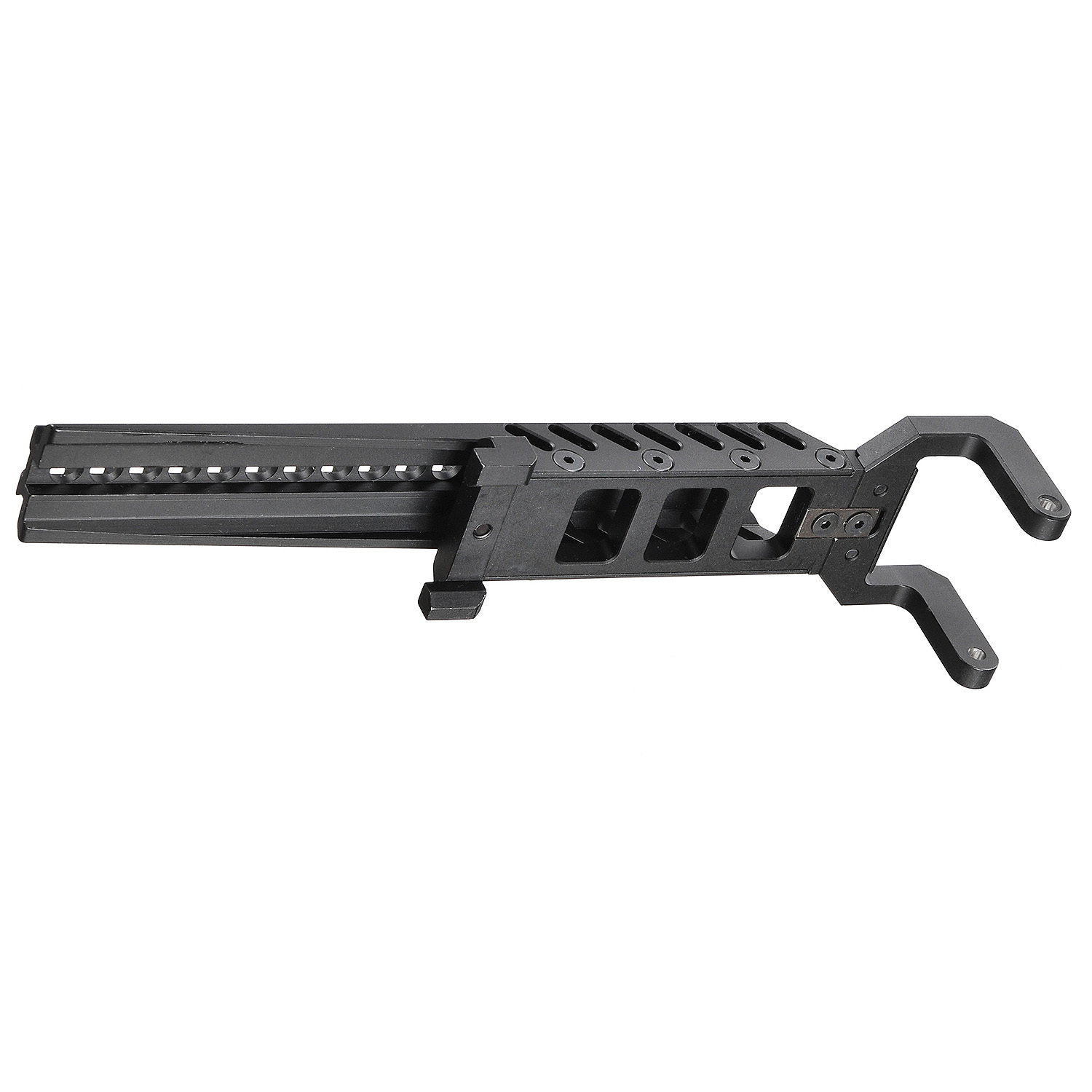

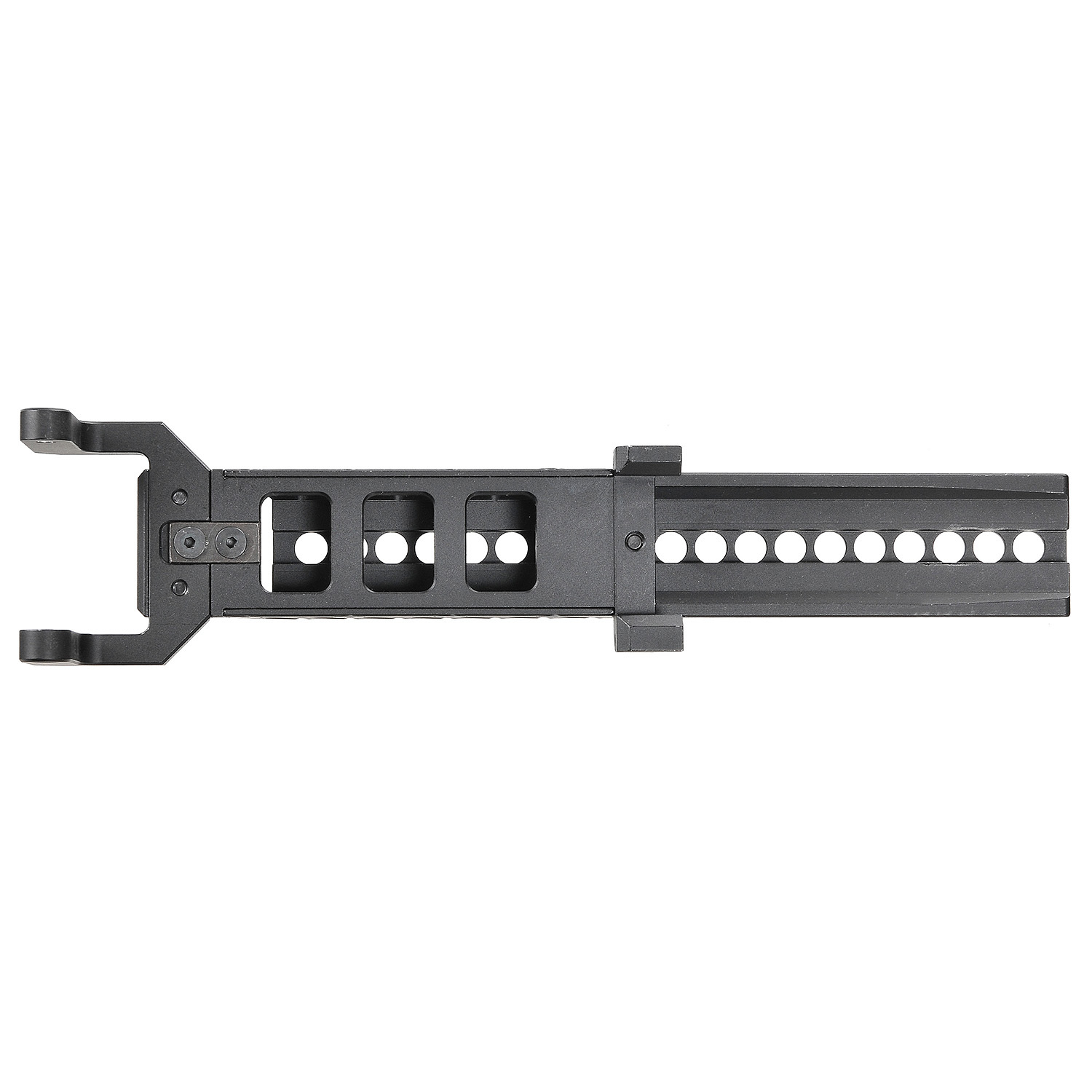

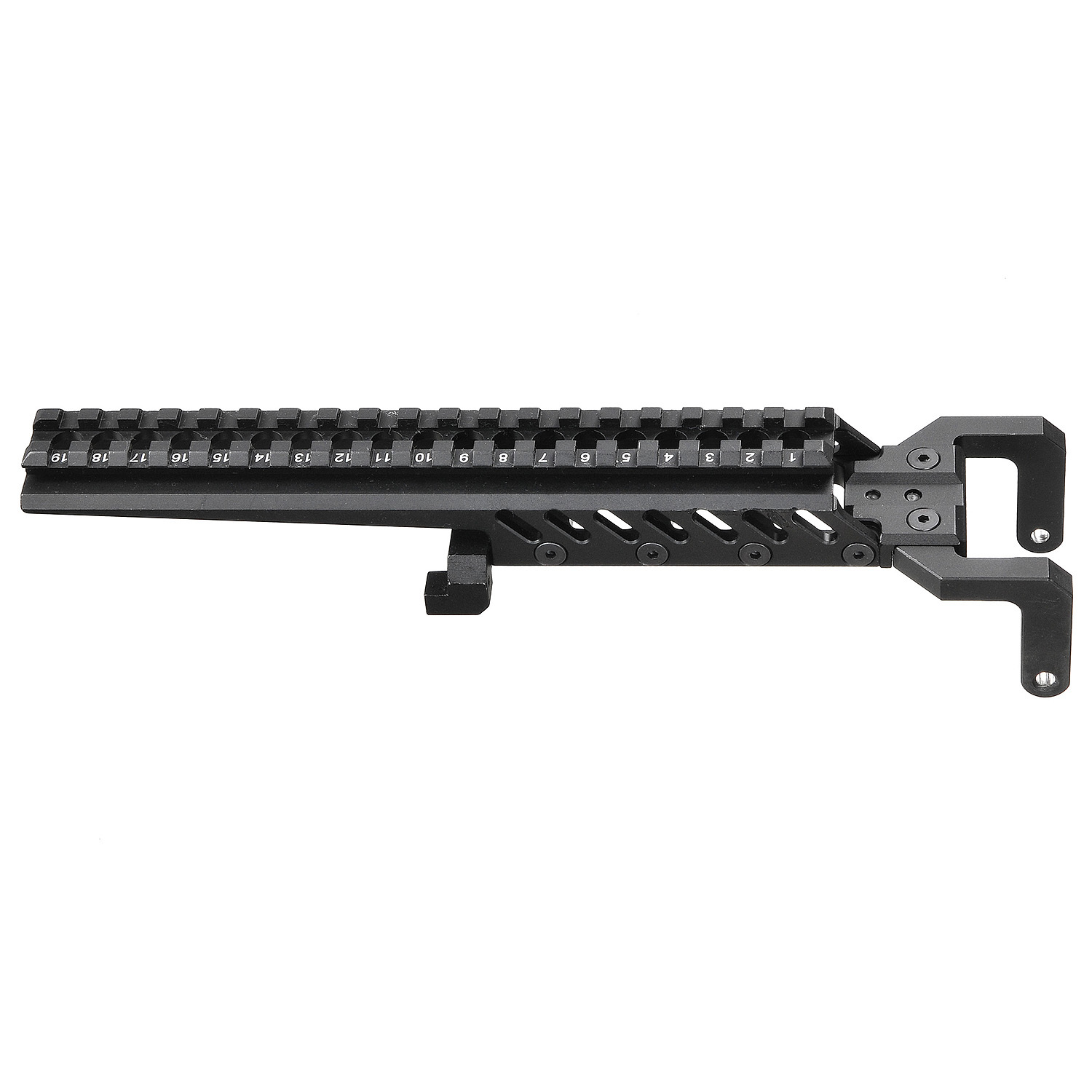

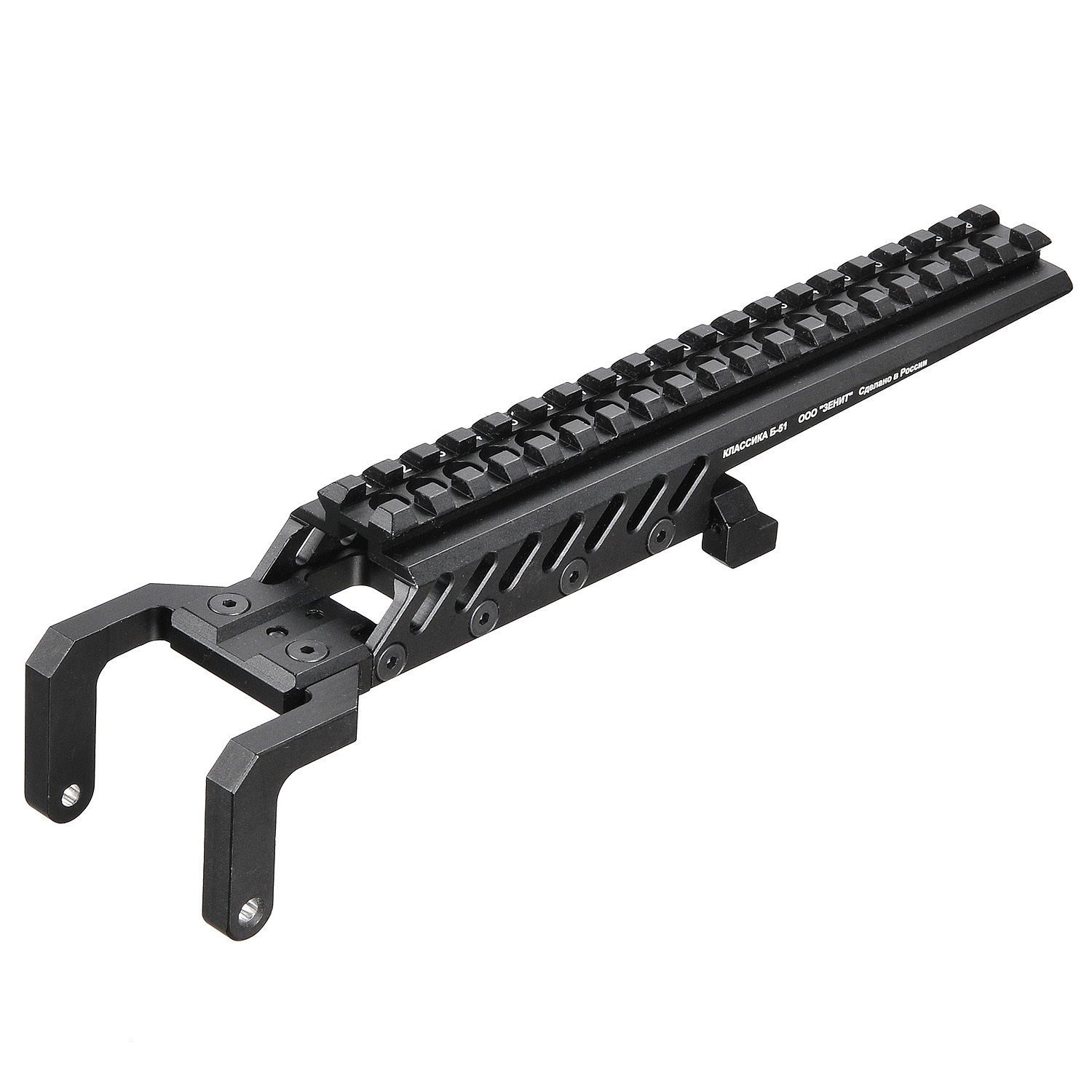

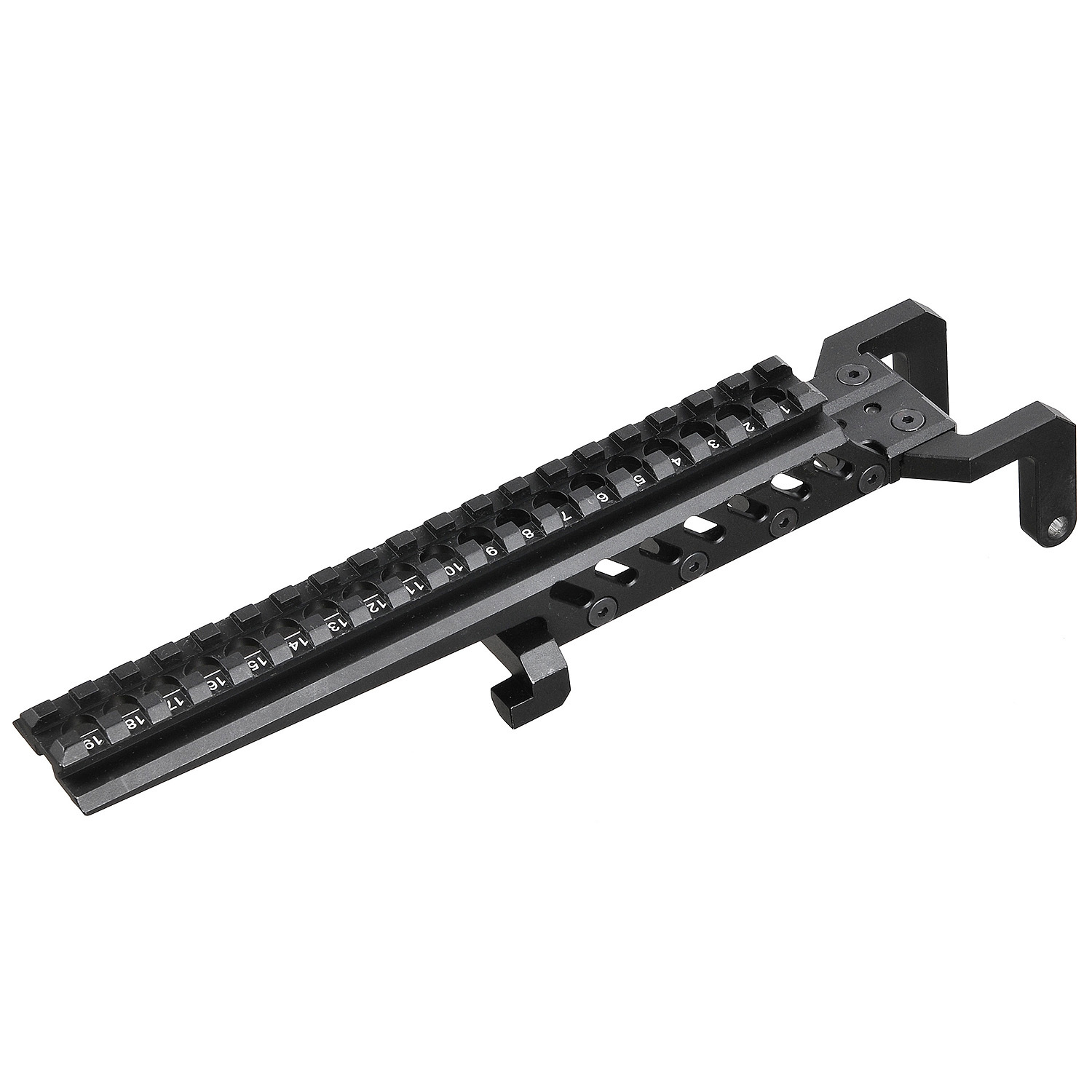

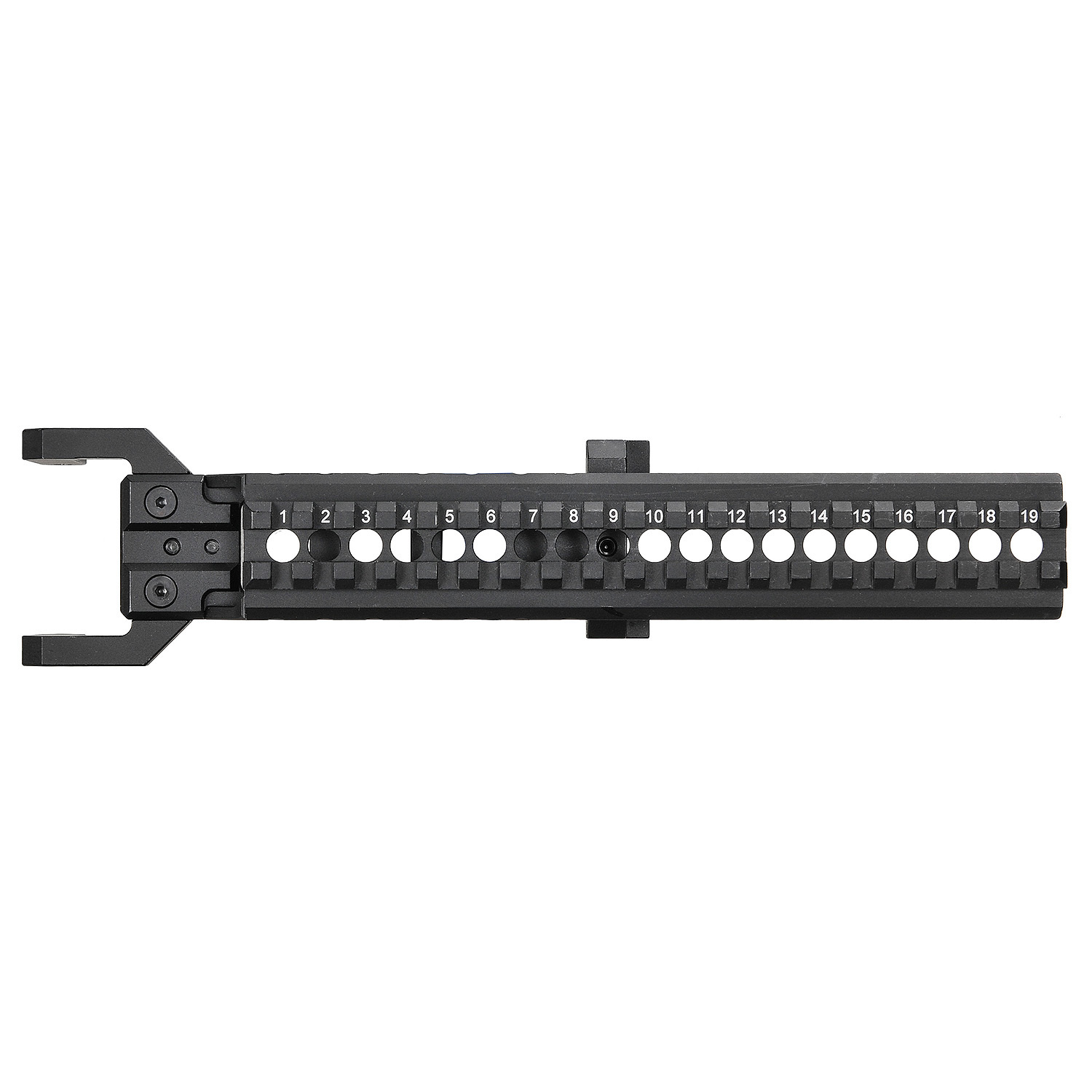

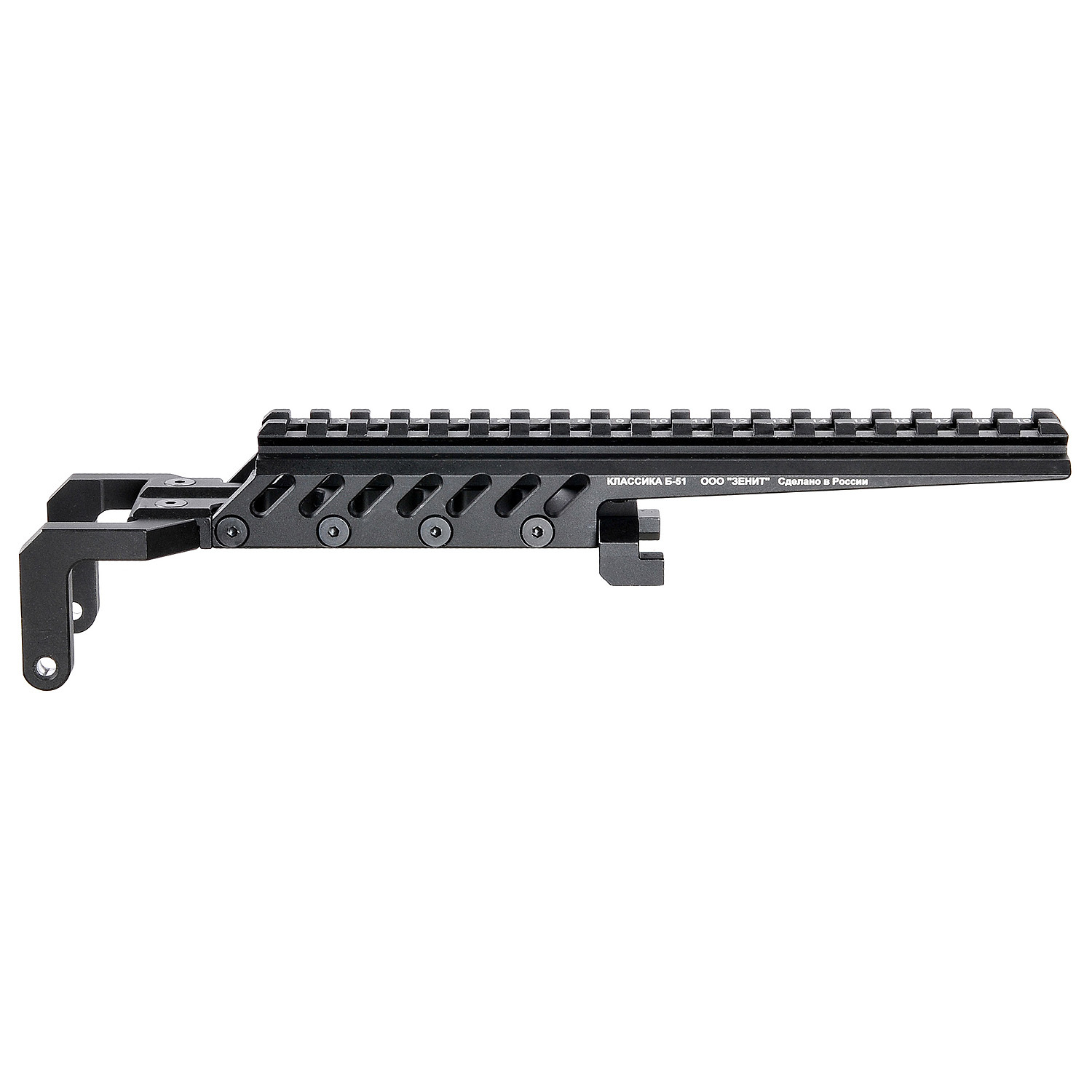

Цельнофрезерованный кронштейн над крышкой ствольной коробки Пулемета Калашникова. Кронштейн выполнен из алюминиевого сплава Д16Т с черным покрытием. Изделие крепится на крышку ствольной коробки ПК посредством замены штатной оси шарнира крышки ствольной коробки на ось поставляемую в комплекте с кронштейном "Б-51". Установленный кронштейн "Б-51" формирует планку пикатинни длиной 19 ячеек над крышкой ствольной коробки пулемета Калашникова, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений.
ХАРАКТЕРИСТИКИ КРОНШТЕЙНА "Б-51 КЛАССИКА" ЗЕНИТ
- Совместимость: ПКМ (ПК), ПКП (Печенег)
- Масса кронштейна : 225 ± 5 гр
- Размеры : 257 x 59 x 70±5 мм

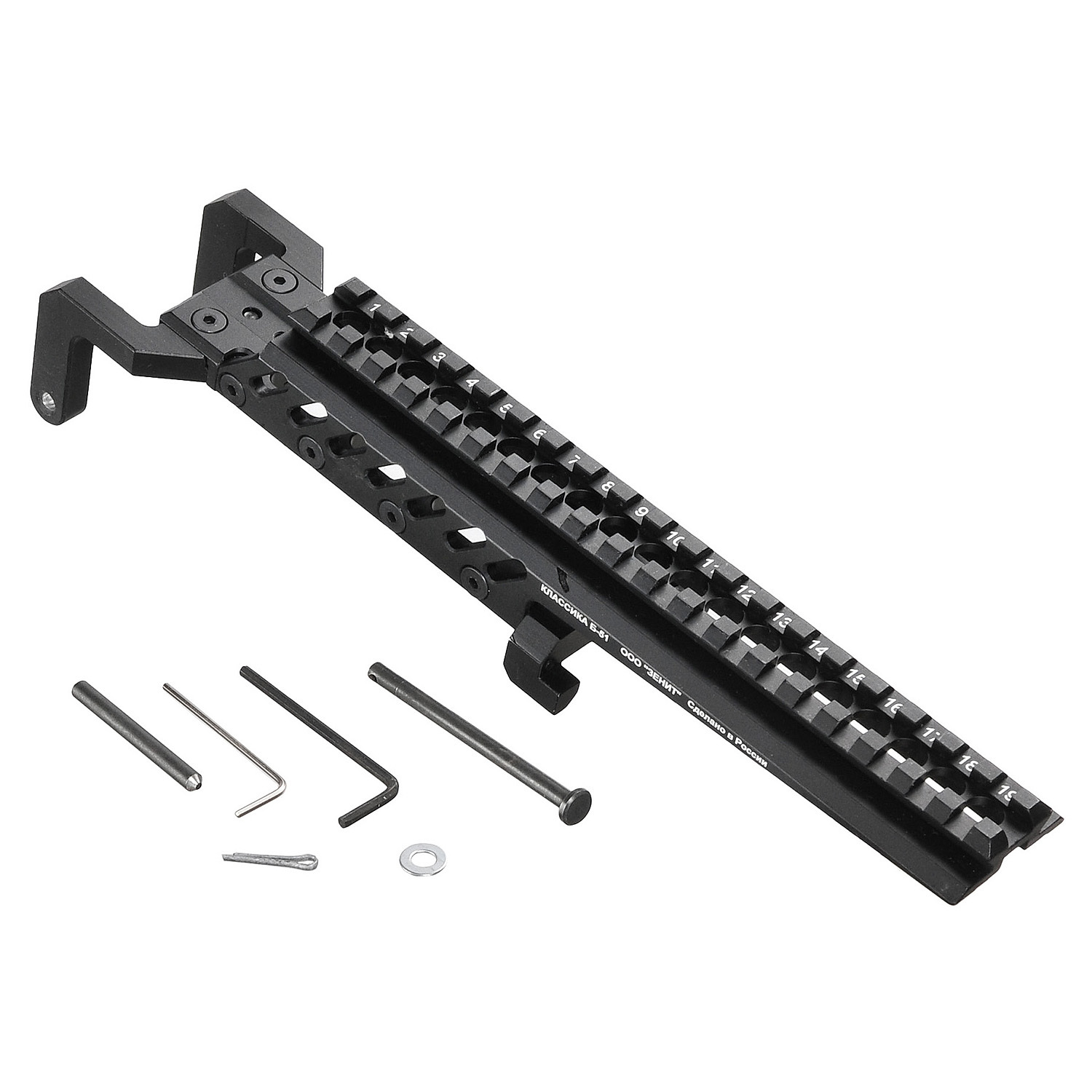

КОМПЛЕКТНОСТЬ
- Кронштейн "Б-51 Классика"
- 2 шестиграннх ключа
- Руководство по эксплуатации
- Проставка
- Выколотка оси
- Ось
- Шайба
- Шплинт
ДЛЯ УСТАНОВКИ КРОНШТЕЙНА "Б-51 КЛАССИКА" НЕОБХОДИМО
- Установить входящую в комлект поставки выколотку оси с левой стороны ствольной коробки в упор к штатной оси крышки ствольной коробки, перпендикулярно оси оружия и параллельно полу, аккуратно, при помощи молотка, демонтировать штатную ось крышки ствольной коробки, установить на ее место выколотку из комплекта поставки.
- Установить кронштейн Б-51 над ствольной коробкой таким образом, чтобы упоры в задней его части расположились снизу кожуха целика, а боковые отверстия, находящиеся слева и справа передней части кронштейна Б-51 были совмещены с отверстием, в котором уже была установлена выколотка и через них визуально прослеживалась выколотка оси крышки ствольной коробки.
- Установив, входящую в комплект поставки ось крышки ствольной коробки, с левой стороны ствольной коробки в боковое отверстие кронштейна Б-51 таким образом, чтобы она находилась перпендикулярно оси оружия и параллельно полу, аккуратно, при помощи молотка, демонтировать осью выколотку, установленную ранее в замен штатной оси крышки ствольной коробки.
- Установить на ось шайбу, а в отверстие оси шплинт и разшплинтовать его.
- Равномерно затянуть винты в задней части кронштейна, упирающиеся в кожух целика, а затем подтянуть винт, отжимающий кронштейн от крышки ствольной коробки.
- В редких случаях встречаются пулеметы Калашникова, на которых отверсите оси крышки ствольной коробки находится по вертикали ниже стандарта на 0,5мм. Специально для таких экзепляров в комплект поставки кронштейна Б-51 включена проставка, которая должна быть установлена в случае постановки кронштейна Б-51 на такой пулемет. Для установки проставки необходимо перевернуть кронштейн Б-51 и демонтировать, входящим в комплект поставки шестигранным ключом два винта, удалить шайбу с двумя отверстиями, затем перевернув кронштейн демонтировать, входящим в комплект поставки шестигранным ключом два винта, аккуратно отсоединить от кронштейна Б-51 переднюю часть, установить проставку. Сборку кронштейна Б-51 с установленной проставкой необходимо выполнять в обратной последовательности.
