Класс защиты Бр 5.
2 вида панелей бронеэлементов:
- Высокомолекулярный полиэтилен+керамика Карбид Кремния. БР5 (7,62х54 мм патрон с пулей ПП. инд. 7Н13, 7,62х54 мм патрон с пулей Б-32. инд. 7-БЗ-3, стальной термоупрочнённый).
- Высокомолекулярный полиэтилен. БР3 (9х19 мм патрон с пулей Пст. индекс 7Н21, стальной термоупрочнённый), С1 (охотничье ружьё 12-го калибра).

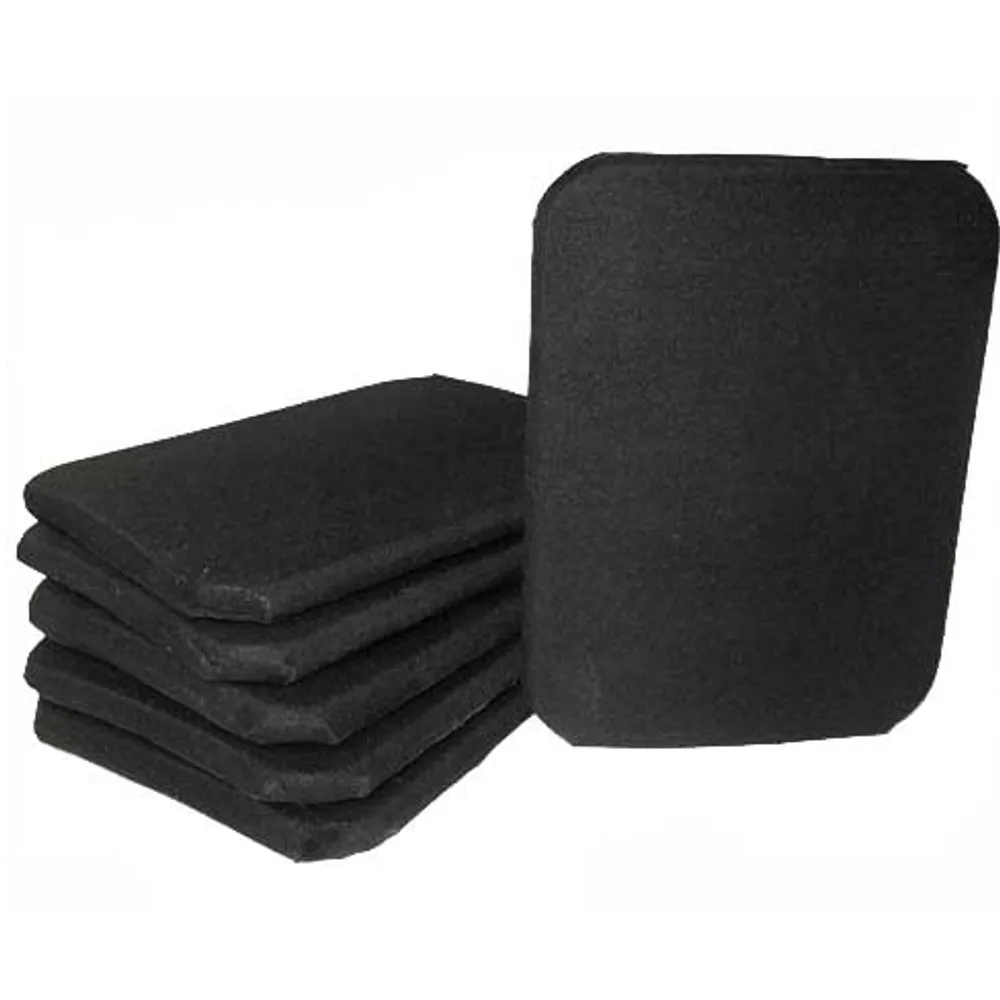

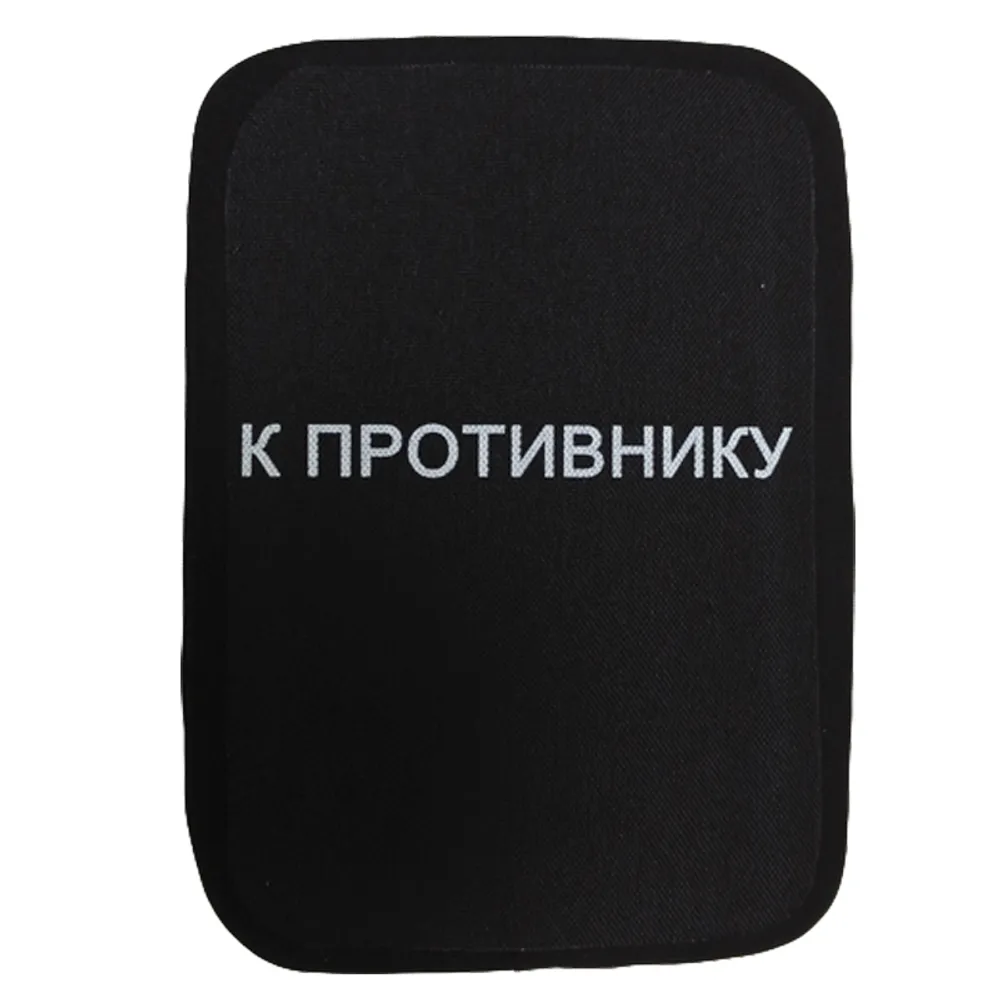

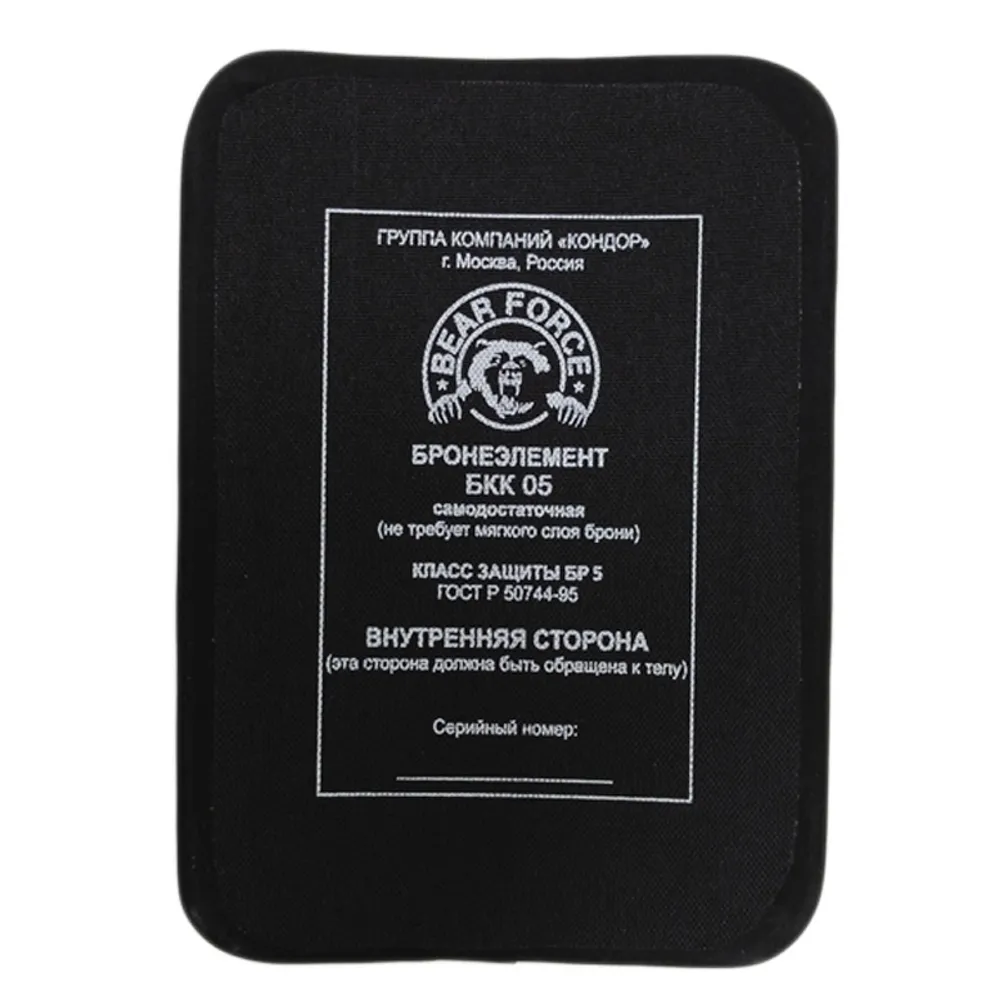

Боковые бронепанели имеют размеры:
- Средний 150х205 мм
- Большой 178х203 мм
Вес боковых бронепанелей 1.0 ± 0.05 кг каждая.
ГОСТ Р 50744-95 Бронеодежда. Классификация и общие технические требования.
С 01.07.2014г. Бронеодежда по стойкости к воздействию регламентированных средств поражения подразделяется на классы.
Изменение №3 к ГОСТ Р 50744-95 от 22.11.2012
|
Класс защитной структуры бронеодежды |
Наименование средства поражения |
Оружие |
Характеристика поражающего элемента |
Дистанция обстрела, м. |
||
|
Тип сердечника |
Масса, г |
Скорость***, м/с. |
||||
|
Специальные классы защиты |
||||||
|
С |
Холодное оружие |
Штык-нож инд.6Х5 заводской заточки |
- |
Энергия удара (49±1) Дж |
- |
|
|
С1 |
18,5-мм охотничий патрон |
Охотничье ружьё 12-го калибра |
Свинцовый |
34,0±1,0 |
390-410 |
5±0,1 |
|
С2 |
Имитатор осколка |
Баллистический ствол без нарезов |
Стальной шарик*4 |
1,05 |
V50ф*5 |
- |
|
Основные классы защиты |
||||||
|
Бр 1 |
9х18мм пистолетный патрон с пулей Пст. инд. 57-Н-181С |
9-мм АПС. инд. 56-А-126 |
Стальной |
5,9 |
335±10 |
5±0,1 |
|
Бр 2 |
9х21 мм патрон с пулей П. инд. 7Н28 |
9-мм СР-1. инд. 6П53 |
Свинцовый |
7,93 |
390±10 |
5±0,1 |
|
Бр 3 |
9х19 мм патрон с пулей Пст. инд. 7Н21 |
9-мм ПЯ. инд. 6П35 |
Стальной термо- упрочнённый |
5,2 |
445±10 |
5±0,1 |
|
Бр 4 |
5,45х39 мм патрон с пулей ПП. инд. 7Н10 |
5, 45-мм автомат АК74. инд. 6П20 |
Стальной термо- упрочнённый |
3,5 |
895±15 |
10±0,1 |
|
7,62х39 мм патрон с пулей ПС. инд. 57-Н-231 |
7,62-мм автомат АКМ. инд. 6П1 |
Стальной термо- упрочнённый |
7,9 |
720±15 |
10±0,1 |
|
|
Бр 5 |
7,62х54 мм патрон с пулей ПП. инд. 7Н13 |
7,62-мм винтовка СВД. инд. 6В1 |
Стальной термо- упрочнённый |
9,4 |
830±15 |
10±0,1 |
|
7,62х54 мм патрон с пулей Б-32. инд. 7-БЗ-3 |
7,62-мм винтовка СВД. инд. 6В1 |
Стальной термо- упрочнённый |
10,4 |
810±15 |
10±0,1 |
|
|
Бр 6 |
12,7х108 мм патрон с пулей Б-32. инд. 57-БЗ-542 |
12,7-мм ОСВ-96 |
Стальной термо- упрочнённый |
48,2 |
830±20 |
50±0,5 |
|
*** Скорость поражающего элемента (за исключением скорости имитатора осколка) измеряют на расстоянии (3±0,1) м. от дульного среза. Скорость имитатора осколка измеряют на расстоянии (0,75±0,01) м. от лицевой поверхности образца. *4 Стальной шарик Ø 6,35 мм по ГОСТ 3722, если иное не указано в НД на изделие. *5 Значение V50ф определяют в соответствии с НД, утверждённой в установленном порядке. |
||||||
Сопоставление классов защитных структур бронеодежды с классами защиты по стандартам США и Германии
|
Класс защитной структуры бронеодежды |
Класс защиты по стандартам |
||
|
Редакция настоящего стандарта с изменениями №1, 2 |
Редакция настоящего стандарта с изменениями №3 |
США |
Германия |
|
1 2 2а 3 |
Бр1 Бр2 С1 Бр3 |
1 2а-2 3а 3 |
- 1 2 3 |
|
4 5 |
Бр4 |
4 4 |
4 4 |
|
5а 6 6а |
Бр5 |
4 4 - |
- - - |
СЕРТИФИКАЦИЯ БРОНЕПЛАСТИН BEAR FORCE

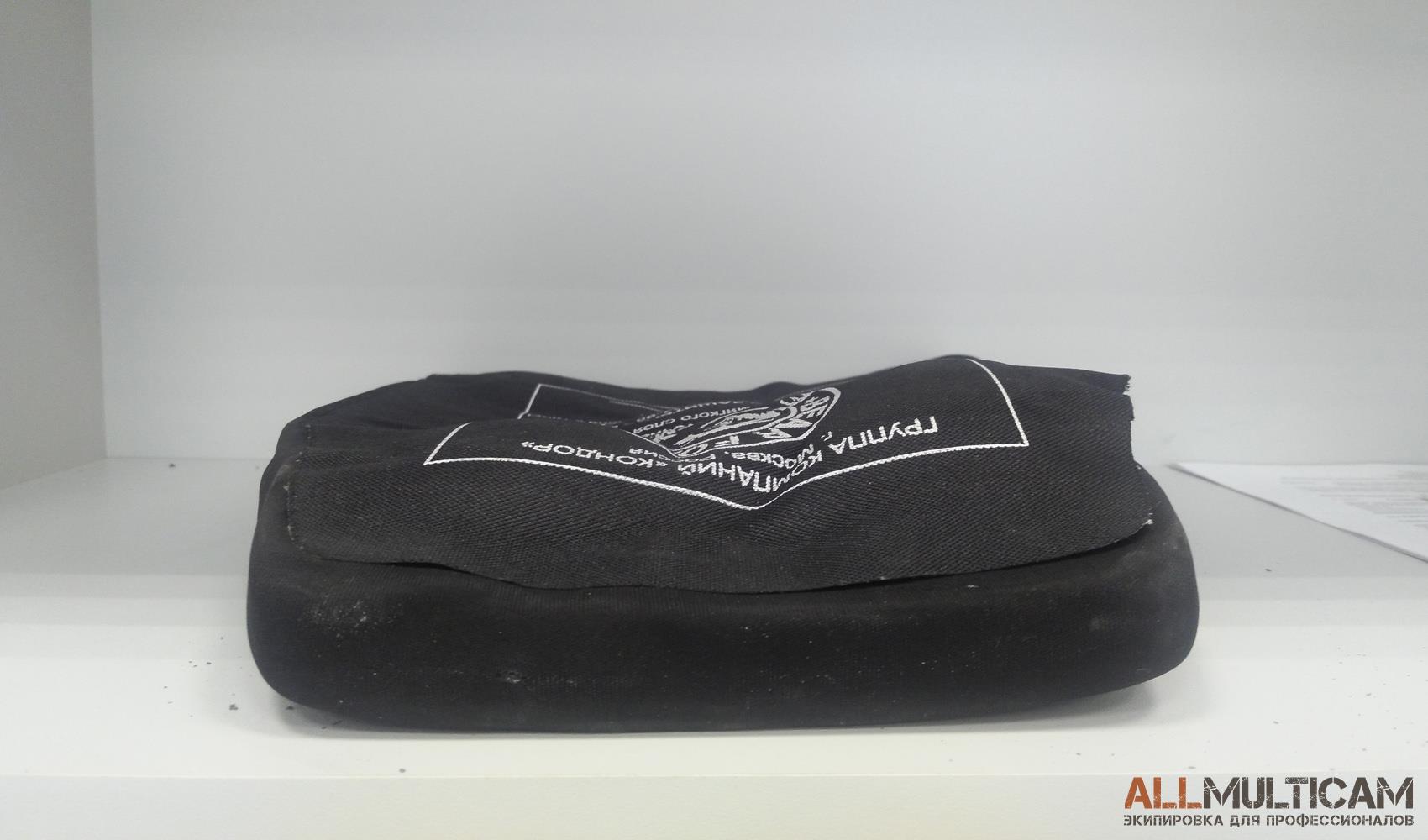

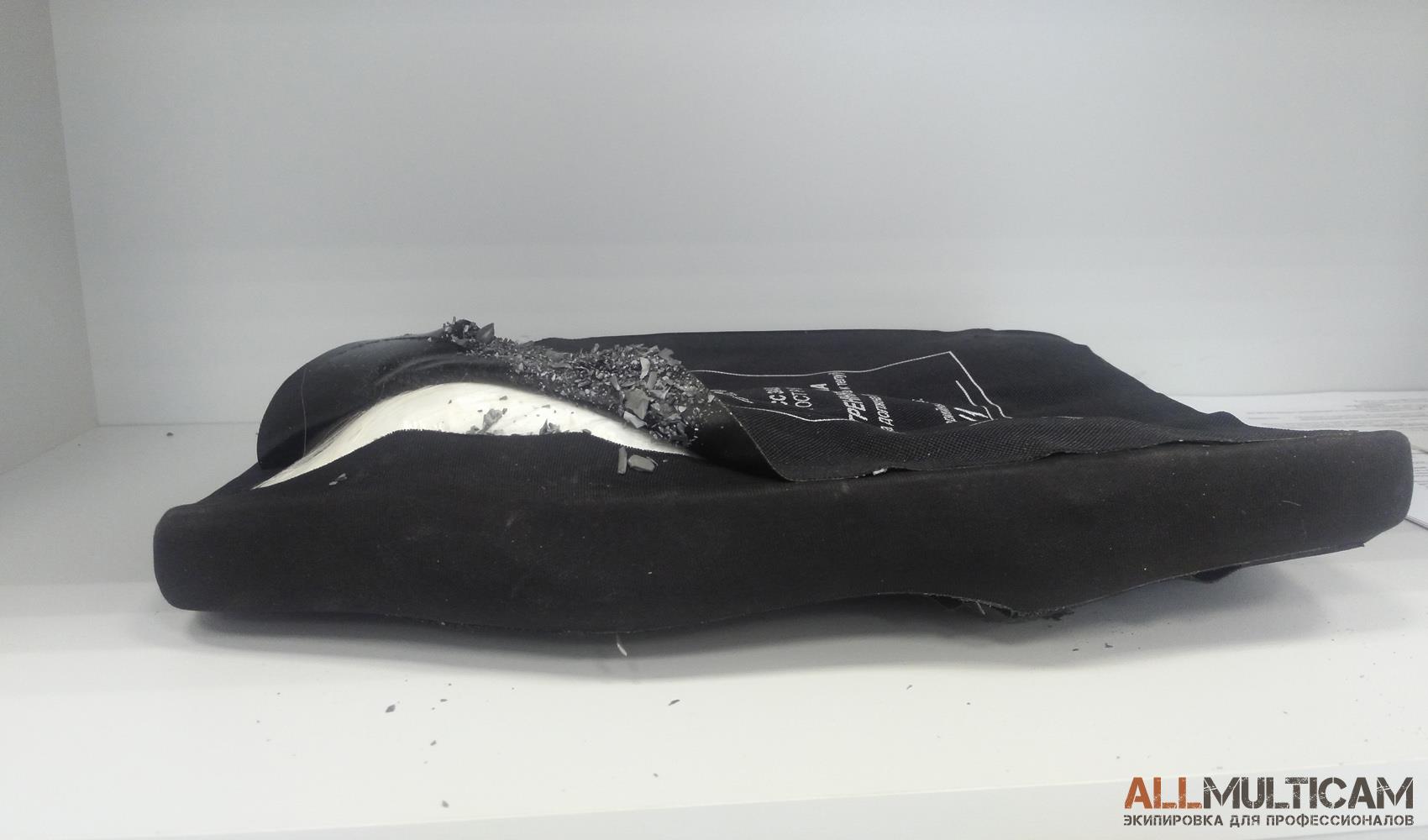

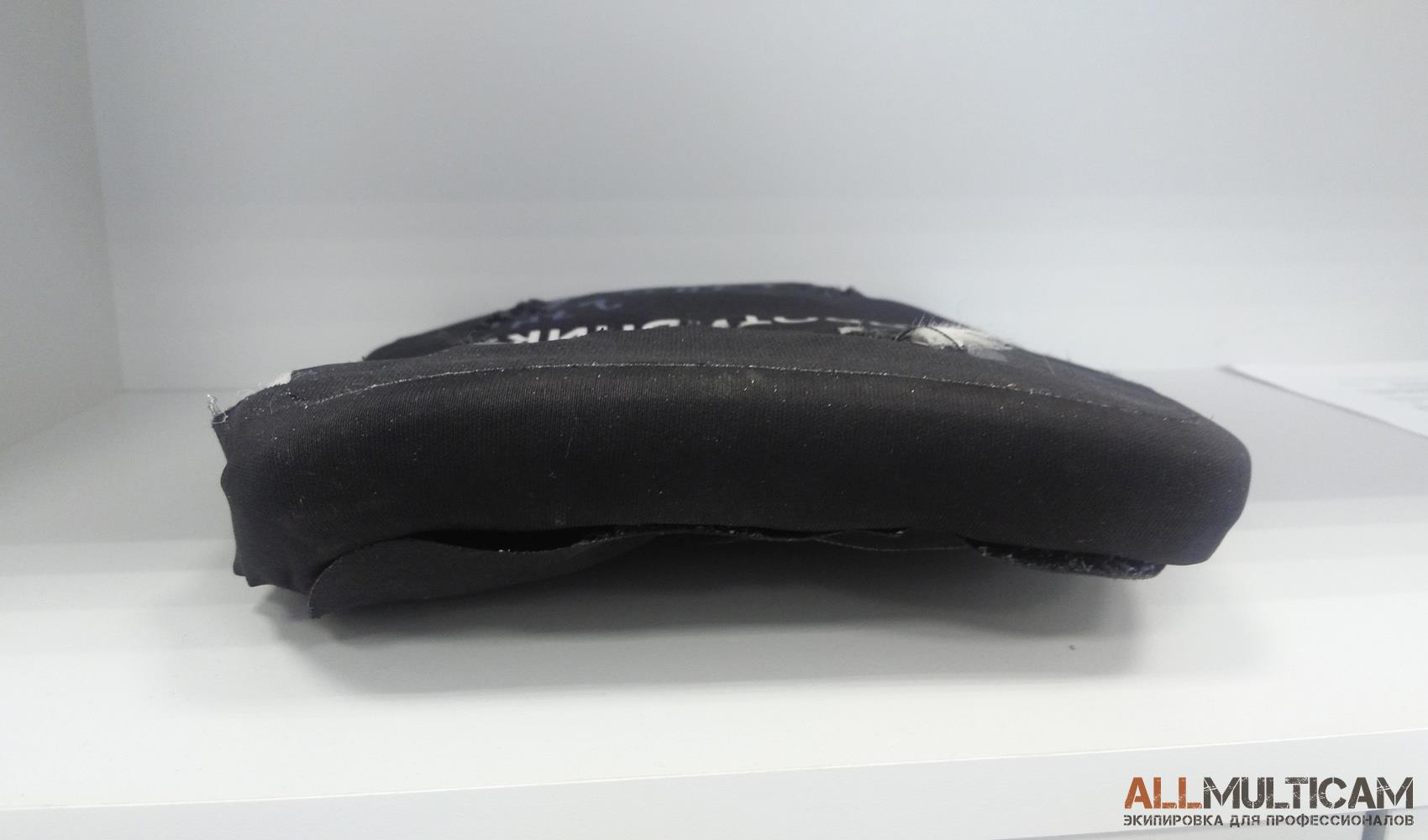

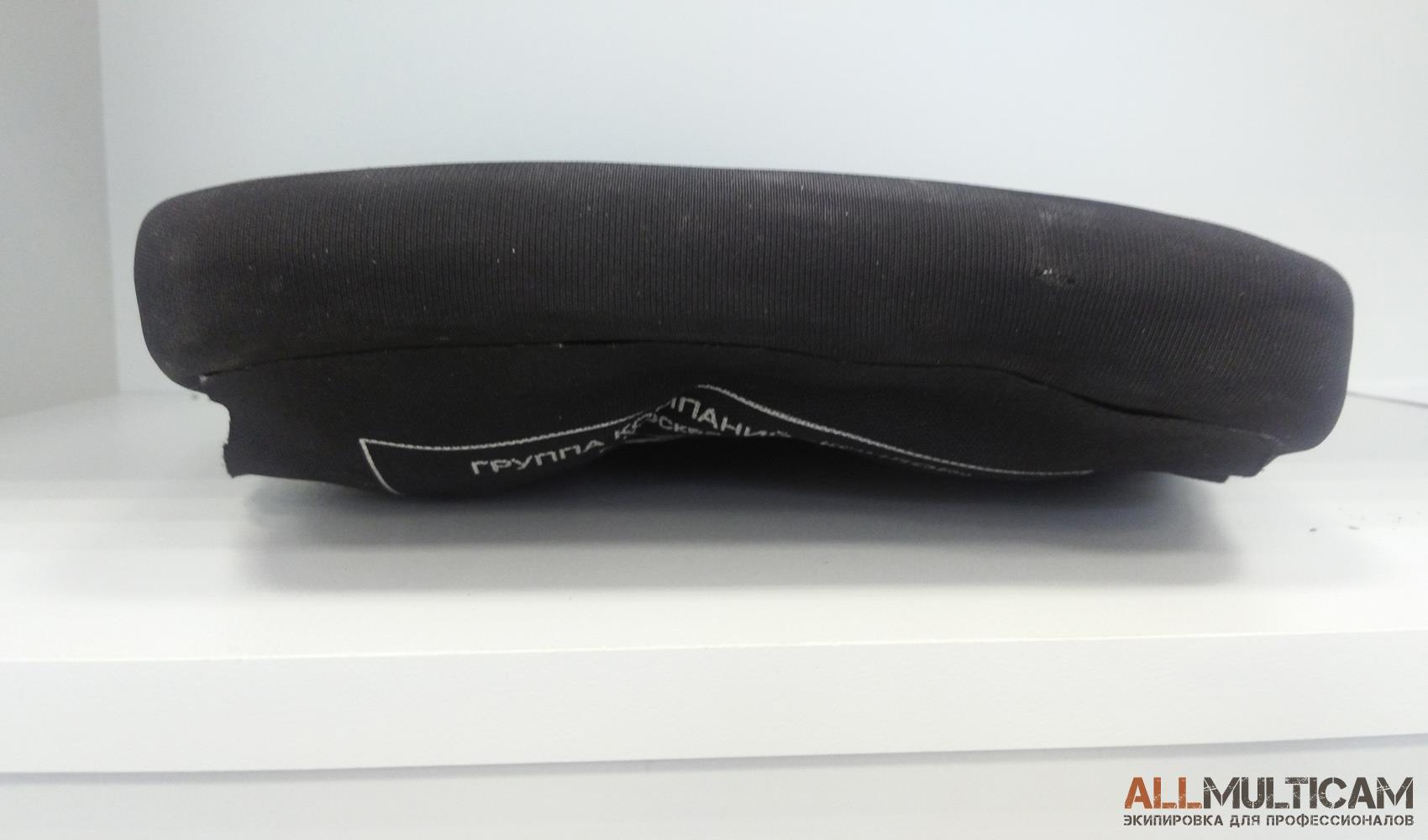

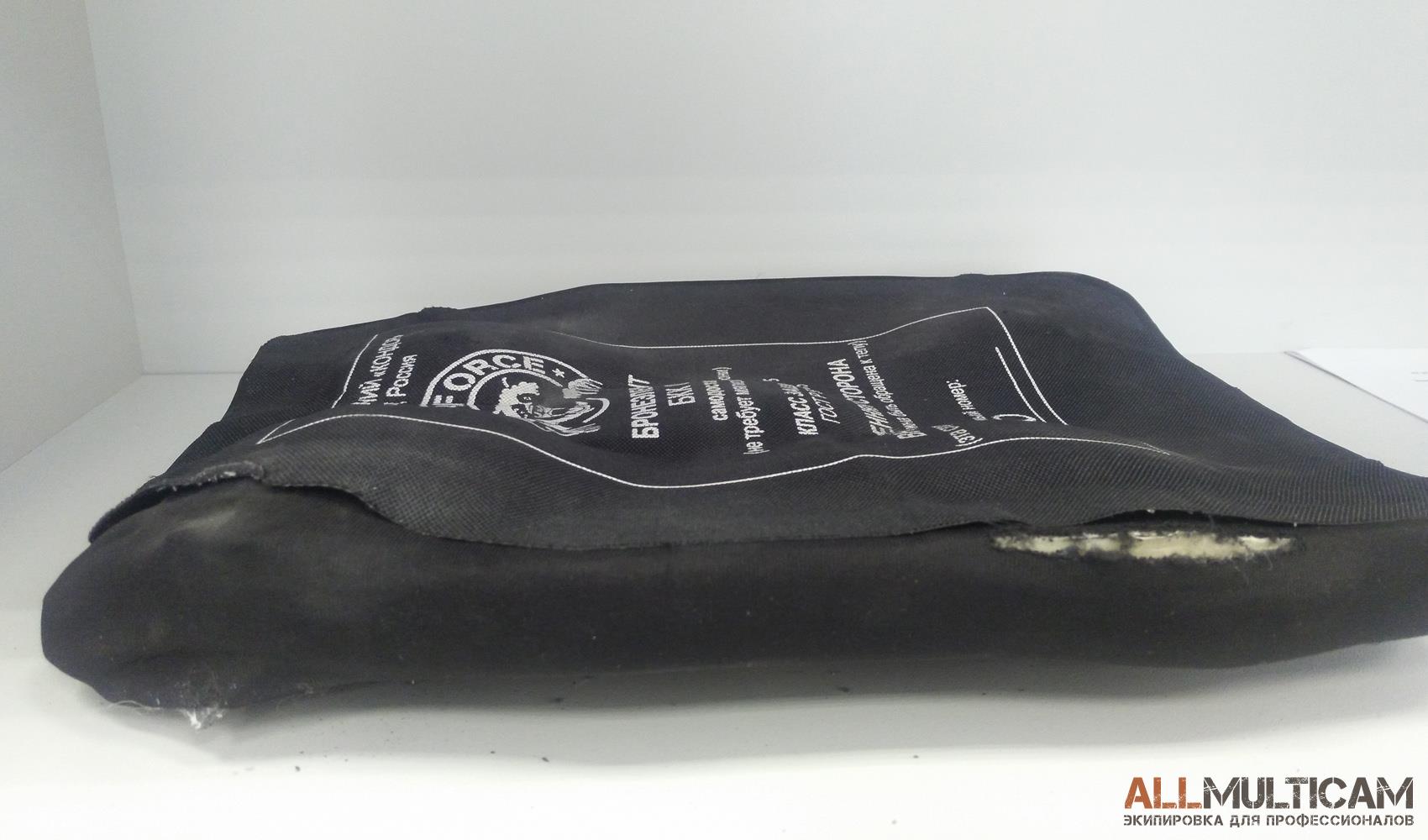

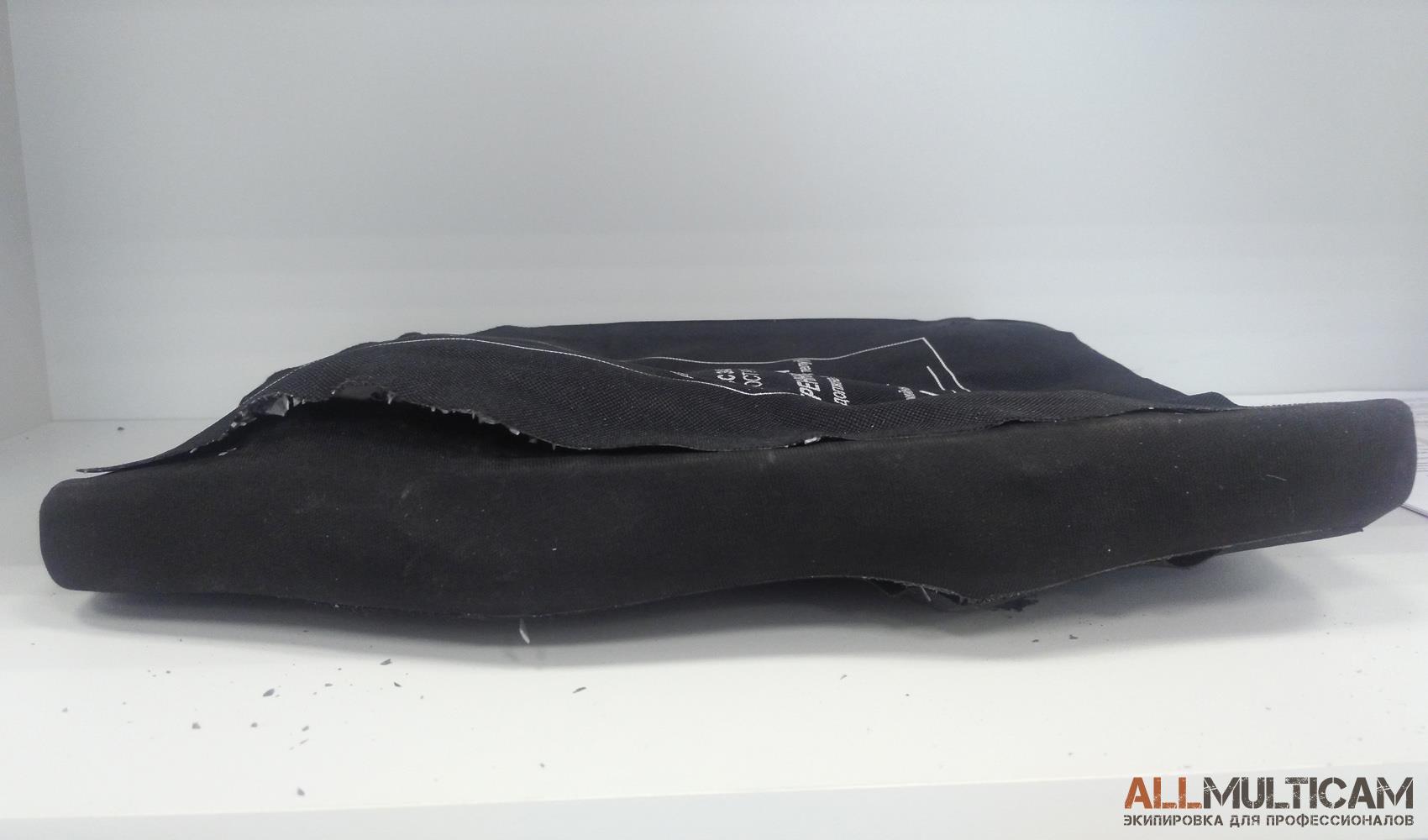

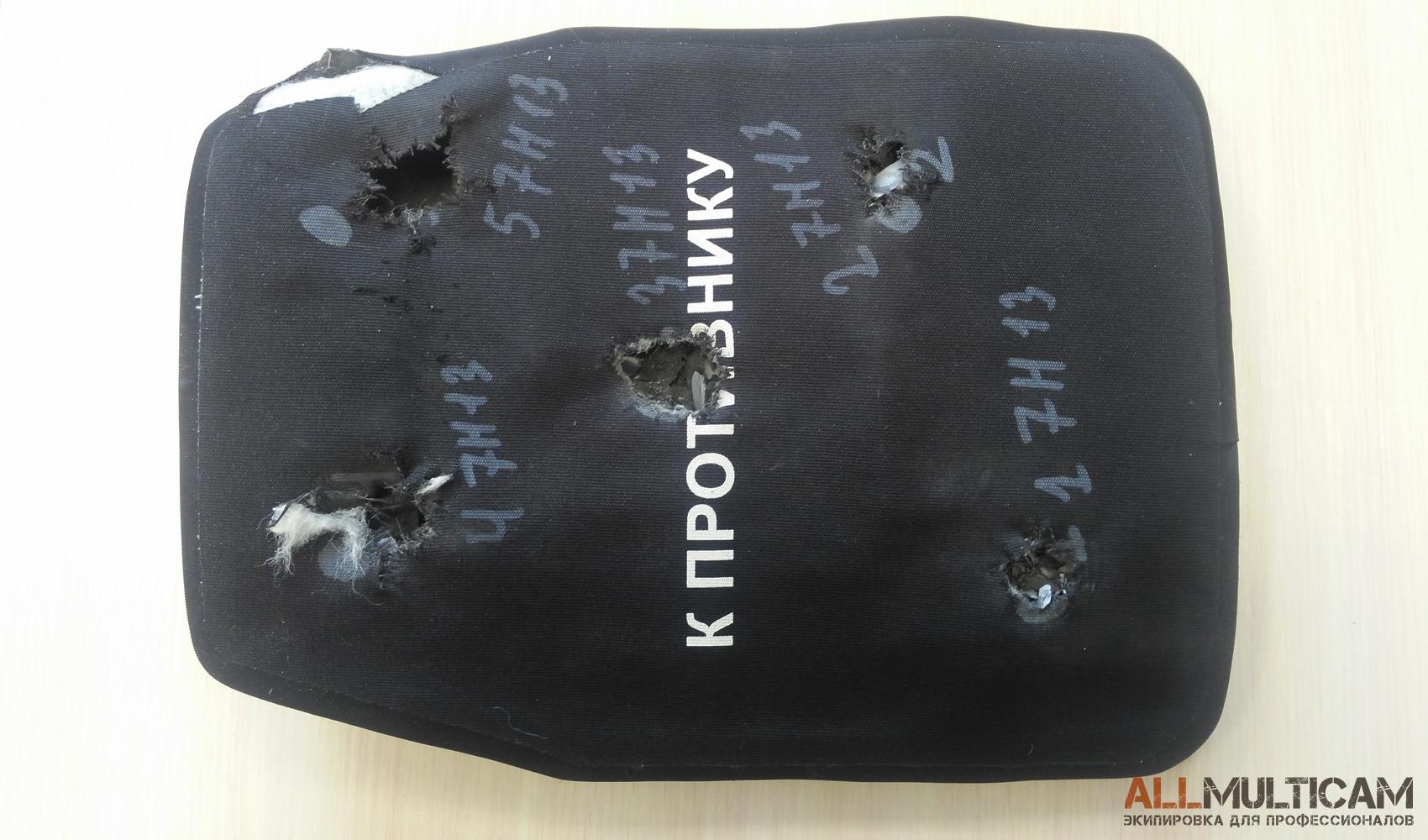

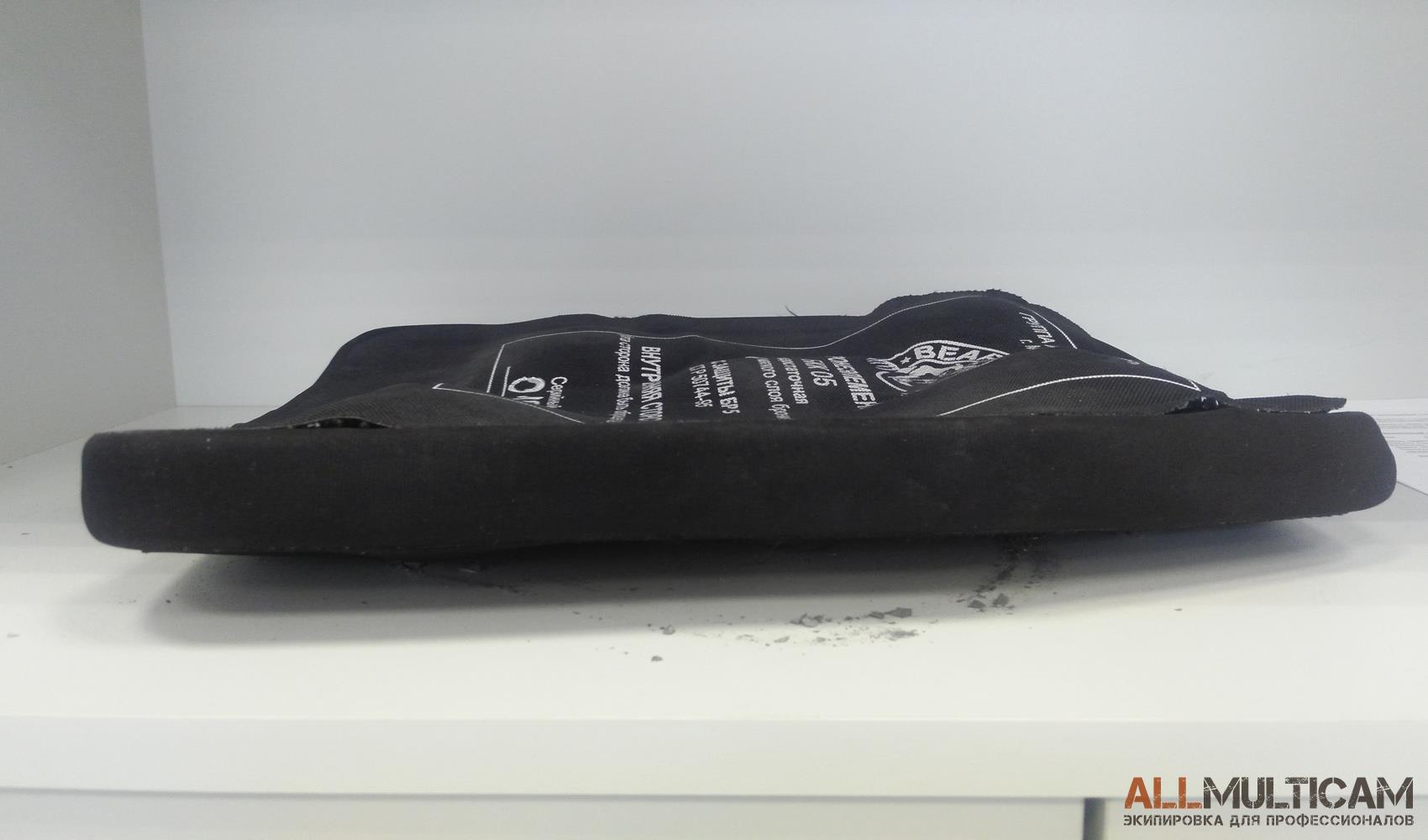

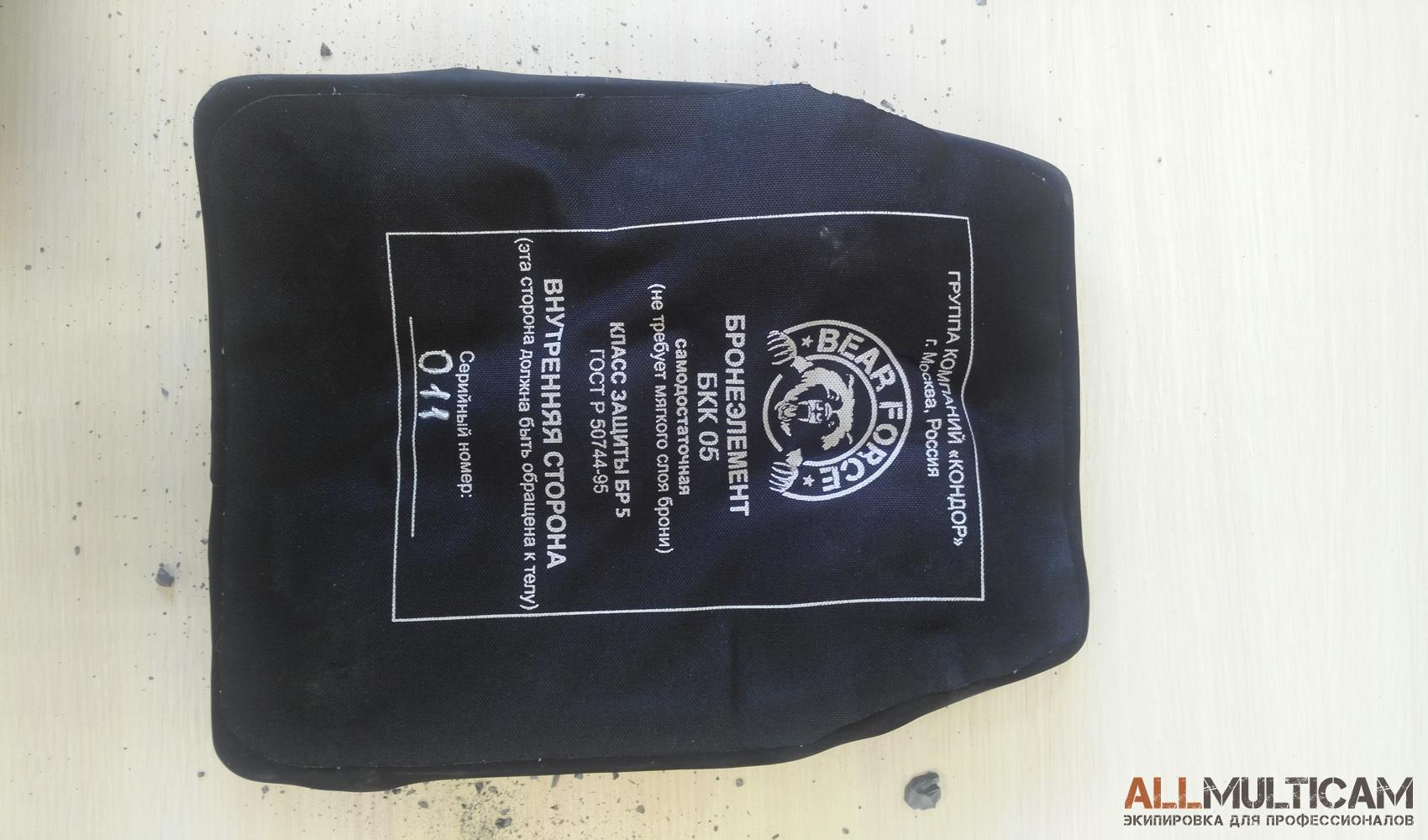

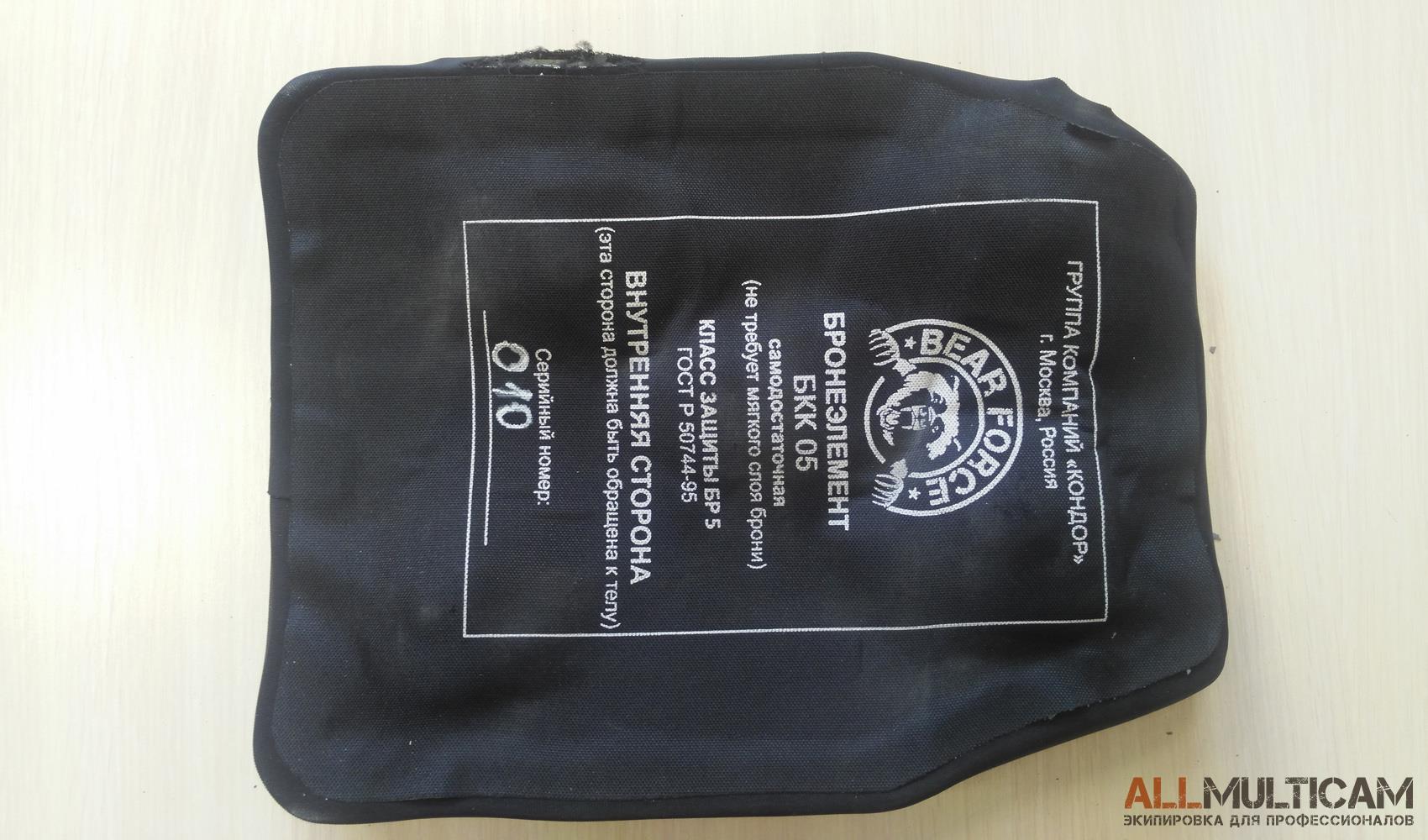

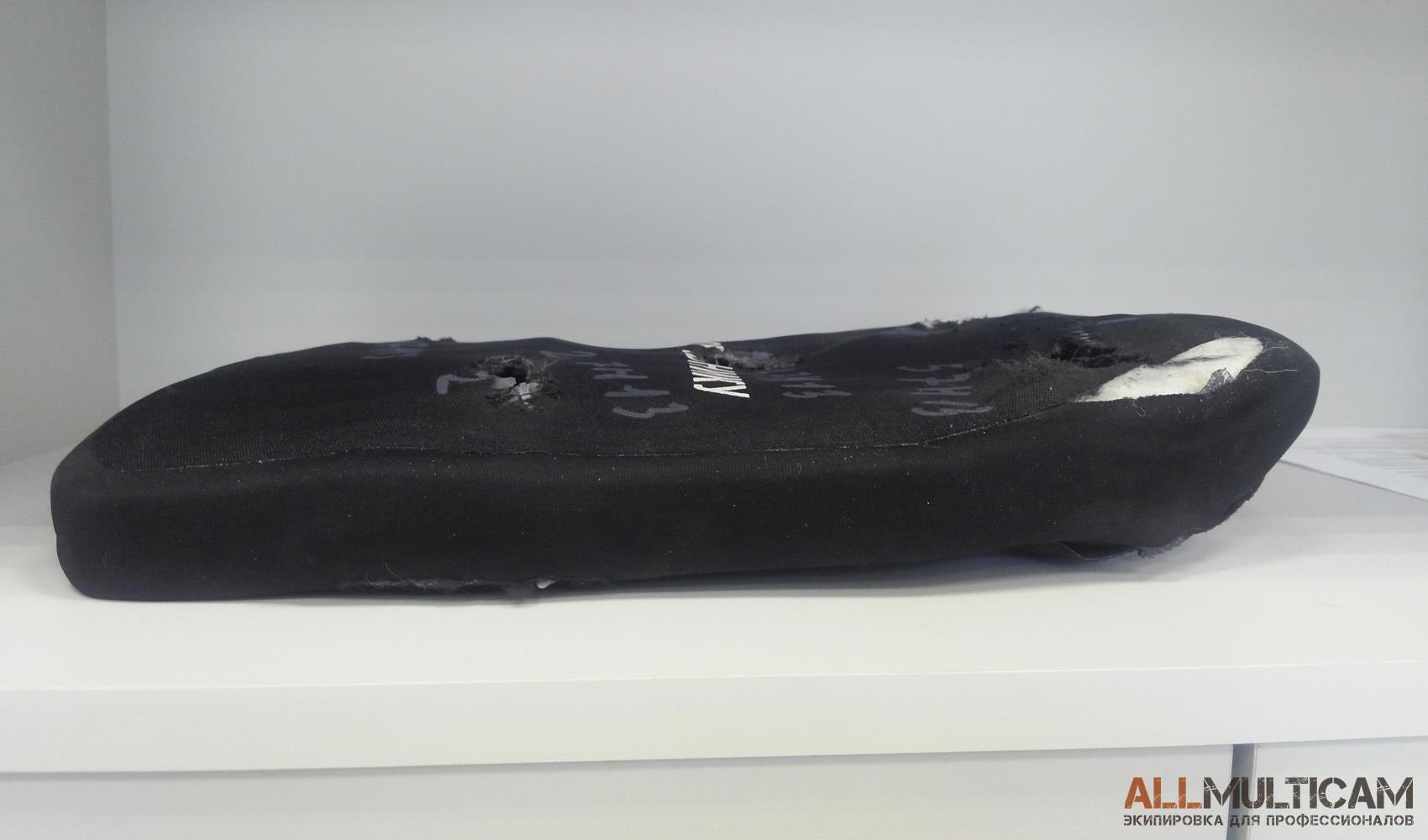

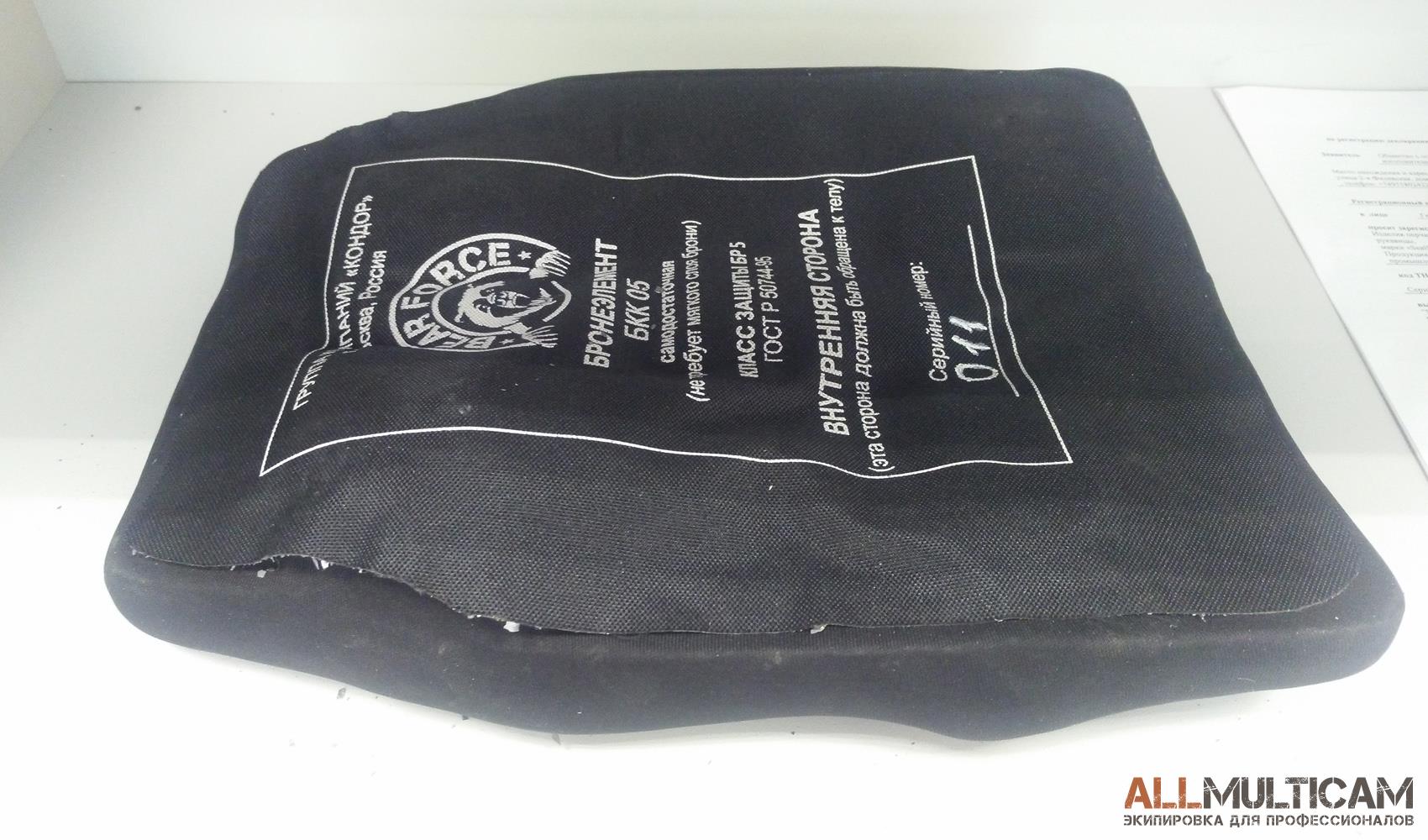

Мы отстреляли наши бронепластины Bear Force по классу Бр 1 и получили соответствующий сертификат соответствия. С 01.07.2014 года бронеодежда по стойкости к воздействию регламентированных средств поражения подразделяется на классы. Ниже приведены снимки испытаний.
Класс защиты от стрелкового оружия определяется ГОСТ Р 51136-98, ГОСТ Р 51112-97, ГОСТ Р 50941-96. Разработаны ЗАО "ОСИМЗ", ОАО НИИ Стали, НИИСТ МВД России, в.ч. 33491, Российским сертификационным центром "Опытное", Всероссийским научно-исследовательским институтом стандартизации Госстандарта России.
